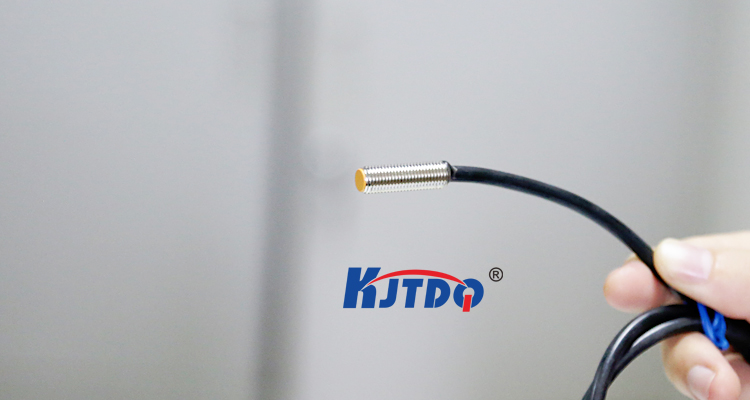

接近開關按其外型形狀可分為圓柱型接近開關、方型接近開關、溝型接近開關、穿孔（貫通）型接近開關和分離型接近開關。園柱型接近開關比方型接近開關安裝方便，但園柱型接近開關檢測特性相同，溝型接近開關的檢測部位是在槽內側，因此溝型接近開關檢測通過槽內的物體，貫通型接近開關在我國很少生產，而日本則應用較為普遍，貫通型接近開關用于小螺釘或滾珠之類的小零件和浮標組裝成水位檢測裝置等。
1.需要特別注意接到PLC數字輸入模塊的三線制接近開關的型式選擇。PLC數字量輸入模塊一般可分為兩類：一類的公共輸入端為電源0V，電流從輸入模塊流出（日本模式），此時，一定要選用NPN型接近開關；另一類的公共輸入端為電源正端，電流流入輸入模塊，即阱式輸入（歐洲模式），此時，一定要選用PNP型接近開關。千萬不要選錯了。
2.兩線制接近開關受工作條件的限制，導通時接近開關本身產生一定壓降，截止時又有一定的剩余電流流過，選用時應予考慮。三線制接近開關雖多了一根線，但不受剩余電流之類不利因素的困擾，工作更為可靠。
3.三線制接近開關的接線：三線制接近開關的紅（棕）線接電源正端；三線制接近開關的藍線接電源0V端；黃（黑）線為信號，應接負載。負載的另一端是這樣接的：對于NPN型接近開關，應接到電源正端；對于PNP型接近開關，則應接到電源0V端。
4.有的廠商將接近開關的“常開”和“常閉”信號同時引出，或增加其它功能，此種情況，請按產品說明書具體接線。
5.接近開關有兩線制接近開關和三線制接近開關之區別，三線制接近開關又分為NPN型接近開關和PNP型接近開關，它們的接線是不同的。
6.兩線制接近開關的接線比較簡單，接近開關與負載串聯后接到電源即可。
7.接近開關的負載可以是信號燈、繼電器線圈或可編程控制器PLC的數字量輸入模塊。
光電接近開關那個二極管是發光二極管，輸出則是光敏三極管，C就是集電極，E則是發射極。
一般三極管作接近開關使用時，通常都用集電極作輸出端。
一般接法：二極管為輸入端，E接地，C接負載，負載的另一端需要接正電源。這種接法適用范圍比較廣。
特殊接法：二極管為輸入端，C接電源正，E接負載，負載的另一端需要接地。這種接法只適用于負載等效電阻很小的時候（幾十歐姆以?xún)?nèi)），如果負載等效電阻比較大，可能會引起接近開關三極管工作點不正常，導致接近開關工作不可靠。
以上內容就是我們?yōu)槟暮?jiǎn)單介紹，如果您想了解更多這方面的知識，或者了解接近傳感器的型號，歡迎您撥打電話025-66075066聯系我們，我們將竭誠為您服務。 |
