采用傳感器測量?jī)x代替光杠桿鏡尺組組成新的楊氏模量測量系統，不僅操作簡短，而且提高了測量結果的精確度和準確度。金屬絲傳統的拉伸法的基本原理是將金屬絲受到砍碼的作用力后的微小伸長形變量通過鏡尺組的光路轉換而將之放大若干倍數，從而得到微小伸長，再通過計算得到楊氏模量值。
原有的傳感器，我們把光纖傳感器測量新方法和上述方法對比，光纖傳感器的測量在靈敏度、精確度及準確度上都有提高。紅外光測距系統測量的基本原理為采用紅外光光纖傳感器直接測量微小位移，紅外光光纖傳感器對于3mm以內的微小距離測量的線性度是非常高的。系統由傳感器測量?jī)x與反射式光纖位移傳感器組成

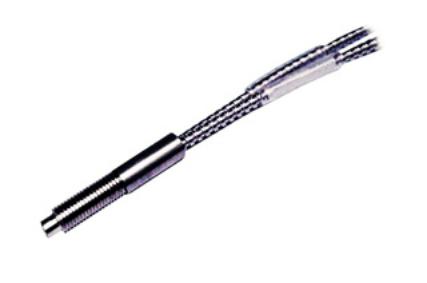

反射式光纖位移傳感器的工作原理是采用兩束多模光纖，一端合并組成光纖探頭，另一端分為兩束，分別作為接收光纖和光源光纖。當光發射器發生的紅外光，經光源光纖照射至反射體，被反射的光經接收光纖，傳至光電轉換元件將接收到的光信號轉換為電信號。其輸出的光強與反射體距光纖探頭的距離之間存在一定的函數關系，所以可通過對光強的檢測得到位移量。
在楊氏模量?jī)x的金屬絲處的圓柱體上利用磁鐵固定鍍鎳反射金屬片，使其能隨鋼絲伸長而移動。在支架臺上固定紅外傳感器，而后在傳感器測量?jī)x上通過改變位移將實驗得到的電勢差值，通過多次測試，既轉動傳感器測量?jī)x自帶的螟旋測微儀，也即改變探頭與金屬片的距離和位置，當出現實驗記錄的鋼絲仲長所對應的電勢差值時，記錄此時的螺旋測微儀讀數。
測試表明采用紅外光測距此方法操作簡單。只需將探頭和反射片安裝好后就可以直接開始在托盤上加法碼實際測量了，側量的結果是明顯優于傳統測試。
|
